軟瓷性能優(yōu)勢：


1.外墻

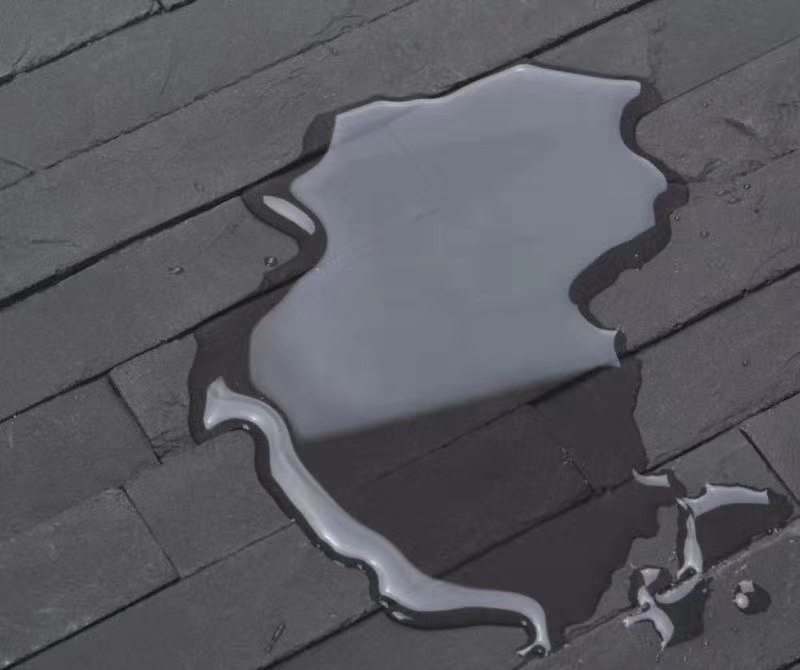

（1）拒水透氣性


        建筑物防水功能強(qiáng)否，對建筑物保溫節(jié)能的效果影響很大，甚至影響到建筑物壽命的長短。當(dāng)外墻外保溫系統(tǒng)滲水或漏水時(shí)，水就使保溫性能降低，甚至完全喪失。在冬天，滲入的水會結(jié)冰，體積膨脹9%，從而產(chǎn)生膨脹應(yīng)力，這些會對外墻外保溫系統(tǒng)造成災(zāi)難性的破壞。侵蝕性的氣體，如CO2、SO2、SO3 等，也是通過水變?yōu)樗岫鴮?dǎo)致外墻系統(tǒng)損壞。從國外近十年的長期測試結(jié)果來看，如果外墻安裝了具有良好防水功能的外墻飾面后，其后面的既有結(jié)構(gòu)物可以長期保持干燥狀態(tài)，混凝土內(nèi)平衡含水率可以降低到80%的臨界濕度以下，此時(shí)混凝土內(nèi)的鋼筋不會發(fā)生銹蝕，也就是說結(jié)構(gòu)物的耐久性獲得了提高。因此，從防水功能來說，外墻的吸水性應(yīng)越小越好。


另一方面，如果外墻飾面透氣性不好，水氣擴(kuò)散受阻，產(chǎn)生應(yīng)力，將使飾面層鼓泡，脫落；并且導(dǎo)致墻身含濕量逐步增加，產(chǎn)生冷凝水富集，從而給墻體熱工、結(jié)構(gòu)等性能帶來不利影響。從透氣性來說，外墻系統(tǒng)水汽擴(kuò)散阻力應(yīng)越小越好。


          外墻涂料中，就吸水量和不透水性來說，彈性涂料、有光涂料、水性金屬 漆和荷花王涂料，一般均能滿足要求。有些涂料要與某些底涂配合使用，才能達(dá)到要求。對于透氣性來說，彈性涂料難以達(dá)到要求，硅樹脂涂料等能符合水蒸氣濕流密度的要求。


瓷磚飾面水蒸氣阻力非常大，主要靠磚縫透氣，易與粘結(jié)劑、抹面膠漿一起掉下來，而外飾面總是處于飽水狀態(tài)。高水蒸氣阻力形成的瓷磚背面的冷凝水使這種體系發(fā)生凍融破壞的幾率很大。


據(jù)目前檢測數(shù)據(jù)來看，軟瓷外墻環(huán)保裝飾材料的吸水率為2%左右，不透水性實(shí)驗(yàn)表明，其在壓力0.3MPa下，保持30min無滲漏現(xiàn)象。參照J(rèn)G149-2003中的方法檢測其透氣性，水蒸氣濕流密度0.95g/(m2.h)，拒水透氣性能完全達(dá)到作為外墻外保溫材料的要求。


（2）柔韌性


柔韌性是外墻外保溫系統(tǒng)、抗震建筑對外飾面層提出的特殊要求。在實(shí)際的外墻外保溫工程中,面層開裂問題較為嚴(yán)重,并成為住宅建筑一大通病。飾面層的“柔”性不夠、抗開裂性差是造成外墻外保溫系統(tǒng)開裂的原因之一。當(dāng)保溫系統(tǒng)受到太陽直射時(shí)，由于聚苯板的熱阻性好，使抗裂砂漿防護(hù)層的熱量不易通過傳導(dǎo)擴(kuò)散，其表面平衡溫度在夏季可達(dá)60-75℃，部分地區(qū)甚至達(dá)80℃，比傳統(tǒng)的磚墻、混凝土墻上抹涂的水泥砂漿層高10-15℃。根據(jù)材料熱脹冷縮的普遍規(guī)律，保溫系統(tǒng)的基層變形量遠(yuǎn)大于普通水泥砂漿基層的變形量。這就要求其上的飾面層要有足夠的柔性來適應(yīng)這種變形。從抹面抗裂砂漿→粘結(jié)劑→面磚，可變形性逐層增加是保證外保溫系統(tǒng)抗裂性能的理想模式。 這一理想模式要求粘結(jié)劑和面磚都擁有良好的可變形性。


此外，地震專家對歷次地震的分析顯示，人員傷亡總數(shù)的95%以上是由房屋倒塌造成的，僅有不足5%的人員傷亡是直接由地震及地震引發(fā)的水災(zāi)、山體滑坡等次生災(zāi)害導(dǎo)致的。中國傳統(tǒng)的審美觀喜歡在建筑物外飾面上使用石材、陶瓷、金屬、鋁塑板，但因?yàn)檫@些材料都是剛性的，抗震、抗裂性差，又由于自重大，發(fā)生地震時(shí)，安全問題非常嚴(yán)重，而柔性材料則抗震、抗裂性能更好，在發(fā)生地震時(shí)，安全性將更高。


經(jīng)檢測，標(biāo)準(zhǔn)溫度下軟瓷外墻環(huán)保裝飾材料的拉伸強(qiáng)度和斷裂伸長率分別可達(dá) 6.3 MPa和50.2 % , 0℃時(shí)其拉伸強(qiáng)度和斷裂伸長率也可達(dá)到9.1MPa和42.6%。按JC/T864-2000《聚合物乳液建筑防水涂料》中的方法來檢測軟瓷外墻環(huán)保裝飾材料的柔度，其在直徑20mm的棒上作180°繞折，無裂紋。這一性能也使拐角處的施工變得相對快捷、容易。




（3）自重


陶瓷面磚飾面層的自重一般為10-40kg/m2以上，石材更重。國內(nèi)一種柔性面磚為4-6kg/m2。1mm厚的軟瓷外墻環(huán)保裝飾材料重量僅約1.3kg/m2。德國有規(guī)定：對于自重大于10kg/m2體系必須在粘貼的同時(shí)附加錨釘。軟瓷外墻環(huán)保裝飾材料質(zhì)量與涂料相當(dāng)，安裝軟瓷外墻環(huán)保裝飾材料直接粘貼即可，無需錨固。拋開安全性問題，其施工亦比瓷磚要簡單方便很多。


（4）耐候性和耐凍融性


在自然環(huán)境下外墻飾面承受著冷熱循環(huán), 日光曝曬、風(fēng)吹雨打、酸堿侵蝕等考驗(yàn)，因此耐候性是飾面層的一個(gè)非常重要的指標(biāo)。軟瓷外墻環(huán)保裝飾材料的主要成分：泥土具有良好的耐候性，所研配的高分子聚合物亦具有良好的耐老化性，再根據(jù)需要輔以少量抗凍劑，使軟瓷外墻環(huán)保裝飾材料獲得了較好的耐候性能。經(jīng)檢測，軟瓷外墻環(huán)保裝飾材料在2000h人工氣候老化和人工輻射暴露實(shí)驗(yàn)后，無裂紋、無變色（外墻涂料標(biāo)準(zhǔn)中250h即合格）；經(jīng)100次反復(fù)凍融循環(huán)（陶瓷磚最高標(biāo)準(zhǔn)只需做50次循環(huán)），無裂紋、剝落、變色等現(xiàn)象；此外，其分別在3%的鹽酸或30g/L的氫氧化鉀中浸泡800h后，均無起泡、脫落現(xiàn)象


（5）防火性


歐洲新的外墻外保溫標(biāo)準(zhǔn)《帶抹灰層的墻體外保溫符合體系指南》中對外墻外保溫的防火特性有明確規(guī)定，但JG 149-2003《膨脹聚苯板薄抹灰外墻外保溫系統(tǒng)》中對系統(tǒng)的防火性未作要求，JGJ144-2004《外墻外保溫工程技術(shù)規(guī)程》中對防火性的要求也僅為“高層建筑外墻外保溫工程應(yīng)采取防火構(gòu)造措施”。但顯然，保溫系統(tǒng)各材料的防火特性是必須考慮的。軟瓷外墻環(huán)保裝飾材料含有大量的泥土這種良好的阻燃劑，使軟瓷外墻環(huán)保裝飾材料的防火級別達(dá)到了B級（GB 8624-2006，難燃級）。


（6） 耐污性


軟瓷外墻環(huán)保裝飾材料的耐污性能按GB/T 3810.14-2006《陶瓷磚試驗(yàn)方法》檢測為4級，相當(dāng)于拋光磚的耐污能力。另外，軟瓷外墻環(huán)保裝飾材料經(jīng)過特殊處理，表面不易粘貼、涂畫，有效預(yù)防了城市“牛皮癬”。


（7）膠粘強(qiáng)度


膠粘強(qiáng)度也影響外墻飾面層的使用壽命。經(jīng)檢測，在混凝土板上粘貼軟瓷環(huán)保裝飾材料無論是在標(biāo)準(zhǔn)狀況下、浸水后還是熱老化后其膠粘強(qiáng)度都明顯高于JC/T 574-2005 《陶瓷墻地磚膠粘劑》中要求的標(biāo)準(zhǔn)。即使是直接粘貼在傳統(tǒng)陶瓷磚或者是馬賽克上，其膠粘強(qiáng)度也可達(dá)到0.57MPa，完全符合外墻飾面材料的要求，可放心在高層建筑使用。
